Creare una Volta a Crociera Parametrica Perfetta (Senza Impazzire!)

Ciao a tutti e benvenuti a un nuovo, intenso tutorial!

Oggi alziamo l’asticella e ci tuffiamo nella creazione di una delle famiglie più complesse e affascinanti: una volta a crociera parametrica e adattiva. Se avete mai provato a modellare una volta e vi siete scontrati con archi deformati e geometrie imprecise, siete nel posto giusto.

Seguendo questa guida, non solo imparerete a creare una volta a crociera perfetta, ma capirete la logica che sta dietro ai componenti adattivi e all’uso delle formule per un controllo totale sulla geometria. Allacciate le cinture, si parte!

Step 1: Le Fondamenta, i Punti Adattivi

Ogni famiglia adattiva che si rispetti parte da loro: i punti adattivi. Saranno i “ganci” a cui ancoreremo la nostra geometria nel progetto.

1. Iniziamo da un nuovo file di famiglia, utilizzando il template “Modello generico metrico adattivo”.

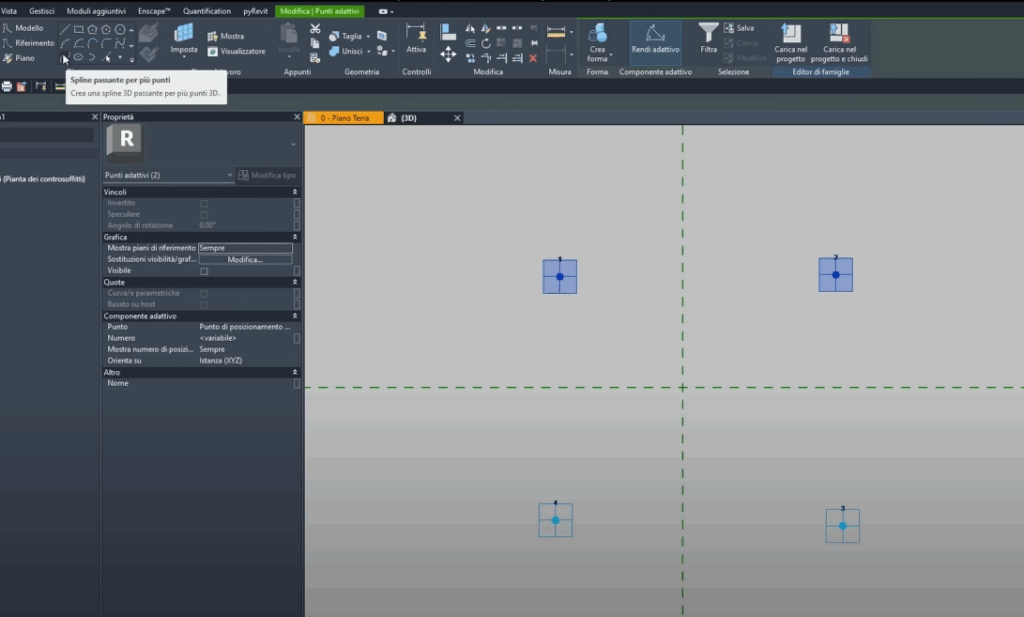

2. Posizioniamo quattro punti sul piano di lavoro. Selezioniamoli e, dalla barra degli strumenti, clicchiamo su “Rendi adattivo”. È importante posizionarli in senso orario (o antiorario), perché l’ordine con cui li creeremo influenzerà il posizionamento nel progetto.
3. Colleghiamo i punti a coppie (1-2, 2-3, 3-4, 4-1) usando delle spline. Selezioniamo poi queste linee e le trasformiamo in “Linee di riferimento”. Questo passaggio è cruciale perché ci permetterà di “agganciare” altre geometrie su di esse.

Step 2: Definire gli Archi e le Loro Altezze (le Frecce)

Ora dobbiamo definire la curvatura dei nostri archi. Per farlo, creeremo dei punti che rappresenteranno la “freccia”, ovvero il punto più alto dell’arco.

1. Posizioniamo un punto al centro di ogni linea di riferimento.
2. Su ciascuno di questi punti centrali, impostiamo un nuovo piano di lavoro e creiamo un ulteriore punto. Sarà l’offset di questo secondo punto a definire l’altezza (la freccia) del nostro arco.
3. Parametrizziamo l’offset di questi punti, creando un nuovo parametro di istanza che chiameremo, ad esempio, “F1”, “F2”, ecc. per ogni lato.
4. Per creare un arco a tutto sesto (un semicerchio perfetto), la freccia deve essere sempre la metà della lunghezza del lato. Impostiamo quindi una semplice formula: F1 = L1 / 2, e così via per gli altri lati.

Step 3: Il Segreto per un Arco Perfetto, l’Interpolazione

Se provassimo a creare un arco usando solo tre punti (inizio, centro, fine), Revit creerebbe una spline deformata, non un vero semicerchio. Dobbiamo “guidare” Revit dandogli più punti di controllo.

1. Creiamo due punti aggiuntivi su ogni linea di riferimento, posizionandoli a 0.25 e 0.75 della lunghezza.
2. Anche per questi punti, creiamo un offset verticale e lo parametrizziamo (es. “FD1”).

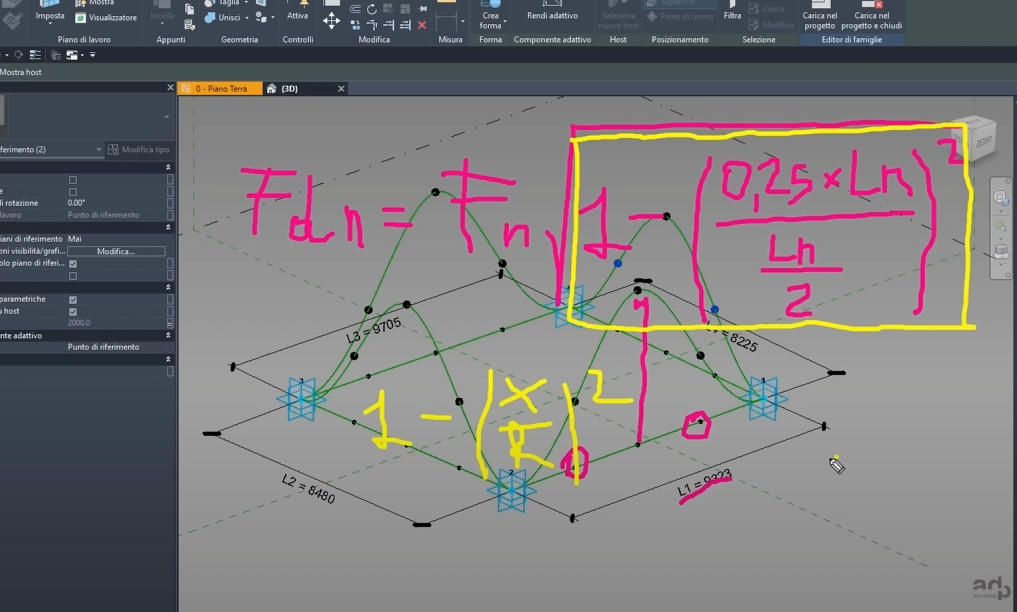

3. Qui arriva la magia (e un po’ di matematica!). Per calcolare l’altezza corretta di questi punti intermedi e garantire un arco perfetto, dobbiamo usare una formula trigonometrica. Non spaventatevi, eccola: FDn = Fn * sqrt(1 - (0.25 * Ln / (Ln / 2))^2) Questa formula assicura che i punti si trovino esattamente lungo la circonferenza dell’arco a tutto sesto.

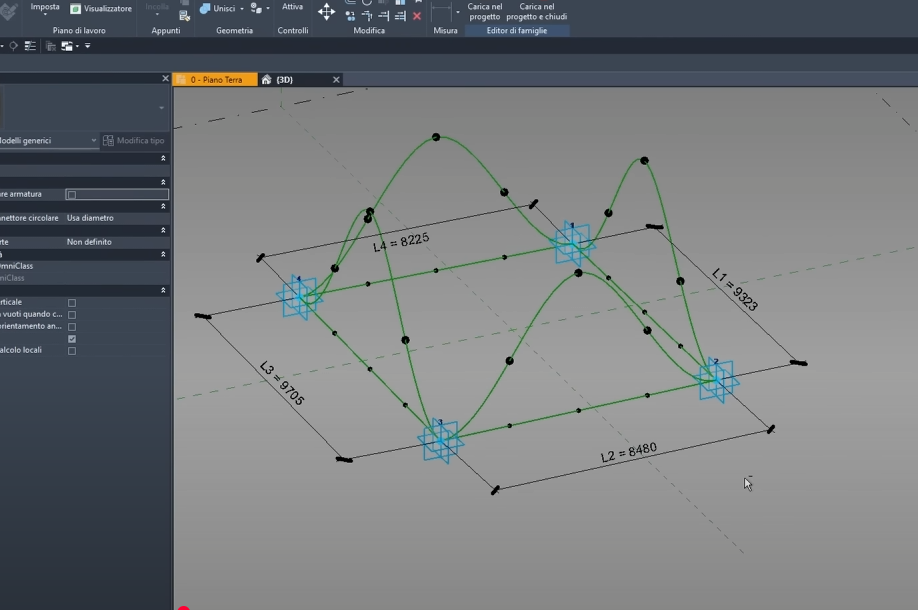

4. Ora possiamo dissolvere le vecchie spline e ricrearle usando i cinque punti di controllo per ogni lato (inizio, 0.25, 0.5, 0.75, fine). Il risultato sarà un arco impeccabile.

Step 4: Creare il Vuoto e Preparare la Famiglia

Con le nostre guide d’arco perfette, siamo pronti a creare la geometria che “scaverà” la nostra volta.

1. Selezioniamo le linee di riferimento e gli archi opposti e creiamo delle forme di vuoto.
2. Nelle proprietà della famiglia, è fondamentale spuntare l’opzione “Taglia con vuoti quando caricato”. Altrimenti, il nostro vuoto non avrà alcun effetto nel progetto.
3. Un ultimo, importantissimo passaggio: modifichiamo i parametri delle lunghezze dei lati (L1, L2, ecc.) da “Lunghezza” a “Rapporto”. Questo permetterà alla famiglia di adattarsi correttamente alle diverse dimensioni nel progetto.

Step 5: Gestire gli Errori di Taglio (la Soluzione da Ninja)

Caricando la famiglia in un progetto e applicandola a una geometria con angoli molto acuti, potremmo incorrere in errori di taglio. Revit a volte fatica a gestire le compenetrazioni dei vuoti.

Ecco la soluzione avanzata per risolvere questo problema:

1. Torniamo nella famiglia e creiamo dei punti aggiuntivi sulle linee di riferimento, vicinissimi ai vertici (es. a 0.005 e 0.995 della lunghezza).
2. Parametrizziamo la loro posizione con un parametro che chiameremo “Correzione”.
3. Dissolviamo le geometrie di vuoto e le ricreiamo, usando però questi nuovi punti di correzione come estremi delle spline.

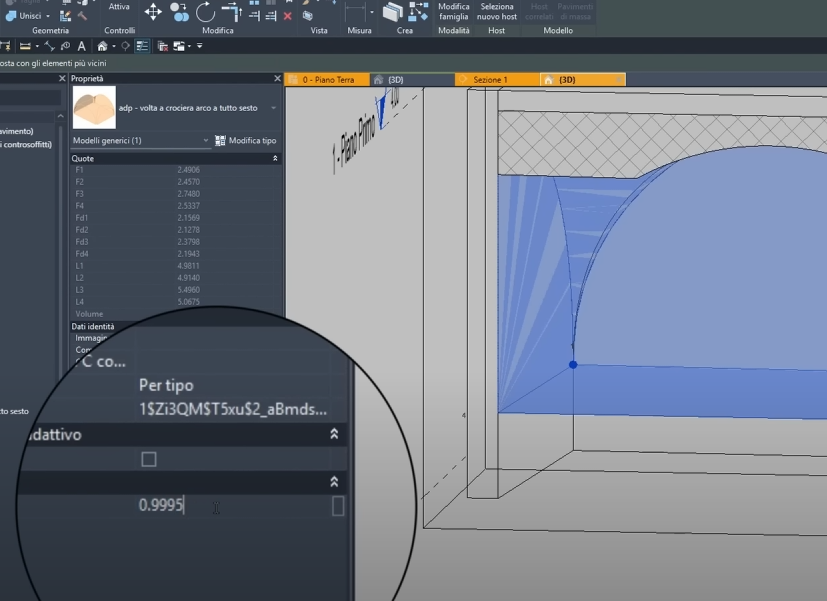

4. Tornati nel progetto, se l’errore persiste, basterà modificare leggermente il valore del parametro “Correzione” (es. da 0.999 a 0.9995) per eliminare la compenetrazione e risolvere l’errore.

Conclusione

Ce l’abbiamo fatta! Abbiamo creato una famiglia adattiva per volte a crociera non solo esteticamente perfetta, ma anche robusta e in grado di adattarsi a qualsiasi forma, anche la più complessa.

Questo tutorial dimostra come, con un po’ di pazienza e la giusta logica, sia possibile spingere Revit oltre i suoi limiti standard, creando strumenti di progettazione personalizzati e incredibilmente potenti.

Spero che questa guida vi sia piaciuta. Ora tocca a voi sperimentare!
